Как на Sequence диаграмме показать асинхронность?

Асинхронные взаимодействия на Sequence диаграмме отображаются с помощью стрелок с разомкнутым наконечником, указывающих на отправку сообщения без немедленного ожидания ответа. Это показывает, что отправляющий объект не блокируется и продолжает свою работу. Ответ, если он ожидается, может прийти позже в виде отдельного асинхронного сообщения.

Синхронный вызов — взаимодействие, в котором один объект отправляет запрос и обязательно получает что‑то в ответ от другого объекта. Как пример, взаимодействие браузера с сервером.

Асинхронный вызов — взаимодействие, при котором один объект шлет запрос другому, но ответ не получает. Как пример, работа очередей или топиков: один объект положил данные в топик, а второй объект забрал эти данные, но никакой отбивки первому объекту при этом не пришло.

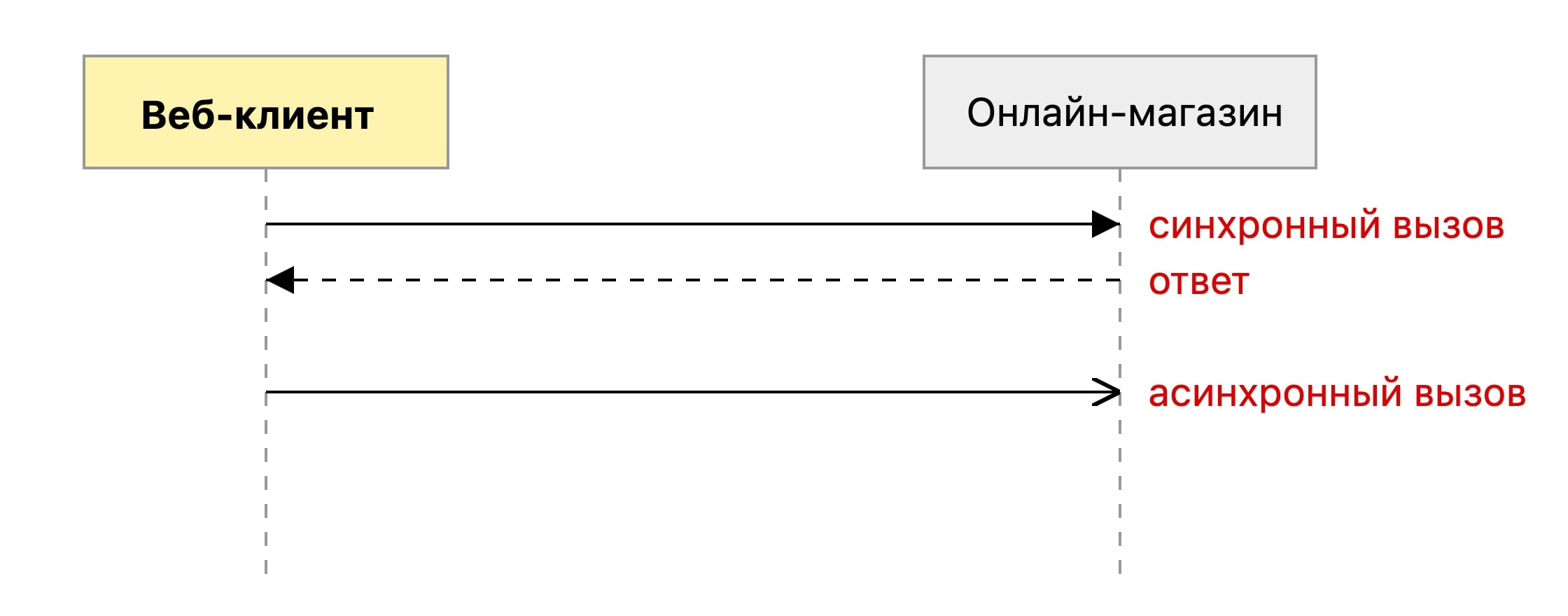

Для графического представления асинхронных сообщений в UML Sequence диаграммах используется стрелка с разомкнутым наконечником (half-arrowhead или open arrowhead). В отличие от стрелок с полным наконечником (filled arrowhead), используемых для синхронных вызовов, разомкнутый наконечник явно указывает на то, что сообщение отправлено, но отправитель не ждет немедленной обратной связи. Это помогает визуально отличить неблокирующее взаимодействие.

Если для асинхронного взаимодействия требуется ответ, он также моделируется как отдельное асинхронное сообщение, отправляемое в обратном направлении. Это означает, что получатель исходного сообщения после завершения своей обработки отправляет новое асинхронное сообщение отправителю. Такой подход подчеркивает отсутствие прямой связи "запрос-ответ" в одном потоке выполнения.
